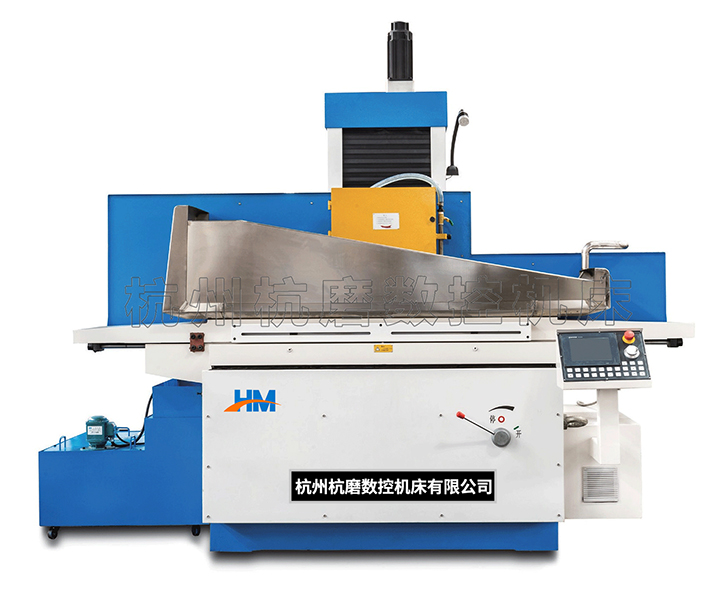

本系列机床的特点
1.本机床为拖板移动型高精度机床, 数控型拥有 Z、Y 两轴数控功能，操作面板采用 7.5 寸触摸屏，带电子手轮，操作简便更贴近用户
的需求，极大降低员工劳动强度，可实现一人多机操作，适宜于磨削各种精密零件和工具模具。
2.机床采用十字拖板移动式，大跨距高厚度对称拖板结构，热变形小。
工作台纵向左右往复运动由独立液压站驱动，运动平稳，噪声小，温升低。
3.磨头进给两轴数控，可实现粗、精、光磨自动进刀、退刀，界面输入直观、便捷。
4.控制系统标配台湾新代系统。
项目内容 | Item Contents | M4080/2 | M4010/2 | ||
工作台面尺寸：长 × 宽（ mm） | Working table size（WxL） | 800X400 | 1000X400 | ||
最大磨削尺寸：长× 宽× 高（ mm） | Max.grinding sizeno chuck（LxWxH） | 800X400X400 | 1000X400X400 | ||
工作台左右最大移动量（mm） | Max. longitudinaltravelof table | 850 | 1050 | ||
工作台前后最大移动量（mm） | Max. cross travleoftable | 430 | 430 | ||
工作台最大承受重量（kg） | Max. load oftable | 280 | 320 | ||
工作台T 形槽（ mm） | T- slotsize | 3X14 | 3X14 | ||
磨头主轴中心到台面距离（ m m ） | 最大 | Distancefrom spindleaxisto surfaceoftable | Max. | 600 | 600 |
最小 | Min. | 165 | 165 | ||
磨头垂直自动进给量（mm） | Auto verticalfeedingvalueofgrindinghead | 自动进给量 0.002-0.04 | |||
砂轮尺寸（外径× 内径× 宽度）（ mm） | Wheel size | 400X203X40 | 400X203X40 | ||
砂轮主轴类型 | Type of wheel spindle | 动压主轴 | 动压主轴 | ||
砂轮主轴电机（Kw） | Wheel spindlemotor | 7.5 | 7.5 | ||
前后手轮进刀（mm） | 1 格 | Cross handwheel feeding | Pergrad. | 手脉 1 格X1 倍率0.005-0.01 可设定 | |
1 格 | Perrev. | 手脉 1 格X10 倍率0.01 | |||
上下手轮进刀（mm） | 1 格 | Vertical handwheel feeding | Pergrad. | 手脉 1 格X1 倍率0.001-0.01 可设定 | |
1 格 | Perrev. | 手脉 1 格X10 倍率0.01 | |||
前后快速移动速度（mm/min） | Cross quicktravelspeed | 500 | 500 | ||
上下快速移动速度（mm/min） | Verticalquick travelspeed | 500 | 500 | ||
砂轮主轴转速（r/min） | Grinding wheel speed | 1440 | 1440 | ||
磨头垂直进给电机 | Verticalfeeding motor ofgrinding wheel | 伺服电机 6 N m | 伺服电机 6 N m | ||
工作台前后进给电机 | Cross feeding motor oftable | 伺服电机 3.2Nm | 伺服电机 3.2Nm | ||
油泵电机（Kw） | Oilp u m p motor | 2.2 | 2.2 | ||
水泵电机（Kw） | Water p u m p motor | 0.12 | 0.12 | ||
液压站配置 | Configuration of hydraulic station | 独立外置 | 独立外置 | ||
